國產金相顯微鏡暗場照明的詳解
發布人：shpuda發布時間：2014/3/20
XJL-02型立式金相顯微鏡的暗場照明系統

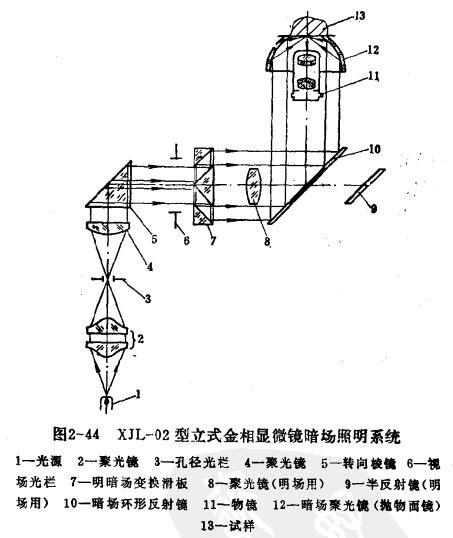

圖2-44為XJL-02型立式金相顯微鏡的暗場照明系統。其中由光源到視場光欄部分和明場時完全一樣，不同的只是從視場光欄到試樣表面這一部分。
明暗場變換滑板，老一些的式樣是一塊玻璃板上有兩個光欄(明場光欄和暗場光欄)，如圖2-45所示。明場光欄是中間透光的回孔(圖2-45左邊)，圓孔直徑為d，暗場光欄是一個環形透光帶(圖2-45右邊)。明場照明時將明場光欄推入光路;暗場照明時將暗場光欄推入光路，得到內徑為d外徑為D的環狀光束。但是這種形式的暗場光欄要求入射平行光束直徑不小于D才行。比較新式的一種是國產立式和大型金相顯微鏡所用的暗場光欄，它由“內錐，和“外錐”兩個反射鏡構成，圖2-44只畫了剖面圖，要了解其立體形象，只要將該圖繞光軸旋轉一周就行。這種暗場光欄的好處，在于要得到內徑為d外徑為D的環狀光束，只需用直徑為d的平行光入射就可以了，從而給從視場光欄6到光源1之間的一段光路的光學設計帶來方便，當然，除了XJL-02產品外，在“產品中心”金相顯微鏡類別中也有詳細介紹各種顯微鏡的用途及款式。
聚光鏡8在暗場照明時無光線通過，只有環形反射鏡起作用，半反射鏡9也不起作用，應用拉桿將其拉出光路，如圖2-44所示。
暗場聚光鏡是一個旋轉拋物線面，其焦點剛好在試樣表面上。它的作用是將從環形反射鏡來的環狀光束以大傾斜角度會聚到試樣表面上。
值得注意的是，從光源到視場光欄這一段光路雖然和明場時布局一樣，但由于從視場光欄到試樣這一段光路布局已完全改變了，因此在明場照明時的孔徑光欄、視場光欄，對暗場照明來說，其作用的性質已經發生了變化。明場時的孔徑光欄，在暗場照明時，其實質起視場光欄的作用。明場時的視場光欄，在暗場照明時已經不起控制視野大小的作用，而只是起控制環狀光束粗細的作用，所以暗場照明時，視場光欄宜開大。
